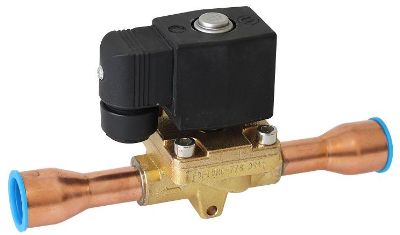

FDF-MG系列制冷剂电磁阀

更新时间:FDF-MG系列制冷剂电磁阀

已被浏览:

详细介绍

概述

FDF-MG电磁阀是为R410A制冷剂开发的新型电磁阀,用于液管路、吸气管路和热蒸汽管路,也适用于其他氟化物。

特点

          FDF~MG型电磁阀为伺服式电磁阀,适用于氟化物制冷剂的液管路、吸气管路和热蒸汽管路。

          电磁阀适用于冷藏、冷冻、空调装置。

          有多种交流电压AC和直流电压DC线圈供选择。

          适用于R410A及其它HCFC、HFC制冷剂(R717除外)和相容的润滑油。

          适用工质温度-40℃~+105℃,除霜期间最高温度+130℃。

          适用环境温度-40℃~+55℃。

          最高工作压力45bar。

          耐液压强度≥68bar。

          可提供UL/CUL认证。



型号和参数Technical data

型号

Model

接管方式

Form

of Connection

接管尺寸

Connection Size

阀开启压差

Opening diff pressure(bar)

Kv值

Kv Value

m3/h

最大安全工作压力

Max working pressure

(bar)

外形尺寸

Dimensions(mm)

电源种类Rated power

mm

ODF

in

ODF

最小

Min

最大(水)

Max(liquid)

L

mm

W

mm

H

mm

AC

DC

交流电压

50/60Hz AC

直流电压

DC

FDF3G

焊接式

6

1/4

0

28

24

0.27

45

117

31

76

24

36

110

220

12

24

110

220

10

3/8

FDF6MG

10

3/8

0.05

0.8

127

32

80

12

1/2

16

5/8

FDF8MG

10

3/8

1.0

137

38

88

12

1/2

137

16

5/8

162

FDF10MG

12

1/2

1.8

137

45

88

16

5/8

166

FDF15MG

19

3/4

3

174

52

96

22

7/8

FDF20MG

22

7/8

5

190

58

115

22

7/8(加长)

230

28

9/8

250

Kv值水在通过电磁阀时的压差为1bar时的流量、单位m3/h、密度ρ=1000 kg/m3

注:如需其它工作特性和规格产品,请与本公司接洽联系。

The Kv value is the water flow in m3/h at a pressure drop across valve of 1 bar,ρ=1000kg/ m3.

Note:If you have special requirement,please contact us.



型号与参数  Technical date

名义制冷量Nominal Liguid Capacity(k)w

型号

Model

液体Liguid

吸气Suction

热蒸汽Steam

R22

R134a

R404A

R507

R407c

R410A

R22

R134a

R404A

R507

R407c

R410A

R22

R134A

R404A

R507

R407c

R410A

FDF3G

6.2

3.9

3.7

5.7

6.48

0.675

0.54

0.40

0.62

0.702

2.92

2.32

1.73

2.66

3.02

FDF6MG

18.4

14.7

11.0

16.8

19.2

2.0

1.6

1.2

1.84

2.08

8.64

6.88

5.12

7.89

8.96

FDF8MG

23.0

18.4

13.8

21.0

24.0

2.5

2.0

1.5

2.3

2.6

1.8

8.6

6.4

9.87

11.2

FDF10MG

43.7

35.0

26.2

39.9

45.6

4.8

3.85

2.88

3.99

5.02

20.54

16.45

12.15

18.63

21.3

FDF15MG

69.0

55.2

41.4

63.0

72.0

7.59

6.07

4.55

6.93

7.92

32.24

25.8

19.35

29.42

33.65

FDF20MG

103.5

82.8

62.1

94.5

108

11.38

9.10

6.83

10.39

11.88

48.37

38.7

29.02

44.17

50.48

液体和吸气名义制冷量为:                                              热气名义制冷量工况条件为:

蒸发温度            te=4.4℃                                           冷凝温度             tc=+40℃

阀前液体温度        t1=38℃                                            经过阀门压力降       ΔP=0.8bar

通过电磁阀压力降    R134a  ΔP=0.15bar                                  热蒸汽温度           th=+65℃

                    R22、R404A、R507、R407c、R410A  ΔP=0.21bar       液体制冷剂过冷度     Δtsub

安装

电磁阀应该垂直安装在水平管道上,介质流动的方向应与电磁阀所示的箭头方向一致。

线圈工作输入电压必须与线圈上标明额定电压一致。决不允许在电磁线圈通电时从阀上拆下来,以防烧坏线圈。

电磁阀焊管在与系统管子焊接时,必须注意以下几点:

从阀上拆下电磁线圈,用湿布或湿棉纱包在阀体上保护阀体,以防在焊接时温度过高烧坏阀内零件。

焊接时请注意焊枪火焰方向。

最好选用高银焊条焊接。

带手动杆的电磁阀,必须先旋转手动杆使阀开启,然后做系统气密性试验,以免损坏膜片。
