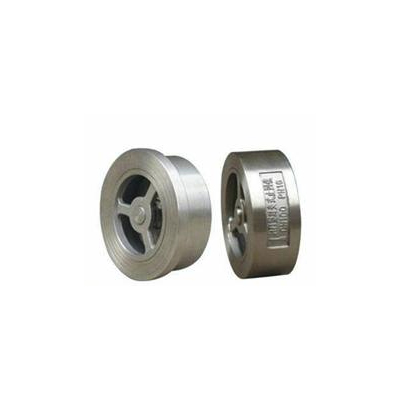

国标对夹式止回阀

更新时间:国标对夹式止回阀

已被浏览:

详细介绍

国标对夹式止回阀采用对夹式连接,结构紧凑,阀瓣沿着中心定位作 升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,特别适合于安装空间受限制的场合采用,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。
二、国标对夹式止回阀执行标准:
  设计:JB/T8937
  结构长度:JB/T8937
  配管法兰:JB/T74
  试验与检验:JB/T9092-1999
二、国标对夹式止回阀主要技术参数:

型号公称压力PN(MPa)试验压力PS(MPa)工作温度(℃)适用介质
壳体密封
H71W-16T1.62.41.76≤200水、蒸体、油品等
H71H-25Q2.53.752.75≤235
H71W-25H≤300
H71W-25P≤200硝酸等腐蚀性介质
H71W-40H4.06.04.4≤300水、蒸体、油品等
H71W-40P≤200硝酸等腐蚀性介质

三、国标对夹式止回阀主要零件材料:

规格型号阀体阀瓣弹簧
H71H-16Q、H71H-25QQT400-152550CrCA
H71W-25H、H71W-40H2Cr131Cr131Cr18Ni9Ti
H71W-16P、H71W-25PZG1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti

四、国标对夹式止回阀主要外形尺寸:

公称通径 DN(mm)LD
1.62.54.0
1525484848
2031.5585858
2535.5686868
3240808080
4045909090
5056105105105
6563125125125
8071140140140
10080160165165
