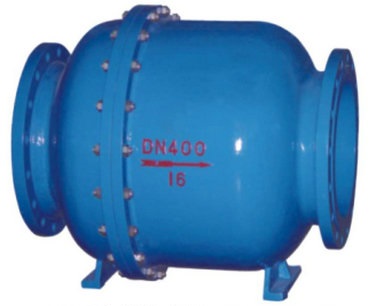

HQ45X微阻球形止回阀

更新时间:HQ45X微阻球形止回阀

已被浏览:

详细介绍

一、产品介绍

HQ45X微阻球形止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀体内的滑道上滚动,从而打开或关闭阀门。流量大流阻损失小,密封性能好,消声关闭,可减少水击波。水平或垂直安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。

球形止回阀,采用橡胶包球为阀瓣,在介质的作用下,可字啊阀体内地滑道上滚动,从而打开或关闭阀门。具有流量大,流阻损失小,密封性能好,消声关闭,能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等官网的水泵出口,防止介质倒流。此阀零件少,拆卸方便。球体的胶层有很好的弹性和耐磨性,故具有减振、吸振,易于密封,工作安全可靠。本公司生产的球形

主要零件材质如下:

零件名称

材质

阀体、阀盖

铸铁、铸钢

球体

碳钢+丁腈橡胶

阀座

碳钢、不锈钢

二、主要技术参数

型号

公称压力(MPA)

壳体试验压力(MPA)

密封试验压力(MPA)

阀体材料

球体材料

HQ44/45X-10

1.0

1.5

1.1

铸铁

碳钢包胶

HQ44/45X-16

1.6

2.4

1.76

三、主要外形尺寸

HQ45X-10/16外型尺寸

公称通径

200

250

300

350

400

450

500

600

700

800

900

1000

L(mm)

550

650

698

781

914

978

978

1295

1448

1600

1760

1900

H(mm)

510

570

640

715

815

825

980

1155

1260

1350

1660

1700

连接尺寸

法兰连接尺寸PN1.0MPA按GB4216.4-84;PN1.6MPA按GB4216.5-84标准
