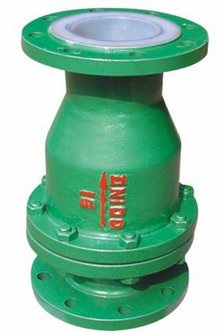

H42F46衬氟立式止回阀

更新时间:H42F46衬氟立式止回阀

已被浏览:

详细介绍

产品简介

衬氟旋启式止回阀是能自动阻止流体倒流的阀门,止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

结构特点

1、升降直通式止回阀

主要型号有H41S型,结构一般与截止阀相似,其阀瓣沿着通道中心作升降运动,动作可靠,一般只能安装在水平管路上。

2、升降立式止回阀

主要型号有H42S型、H72S型、H40S型,其中H40S型是一种新型结构,阀瓣为球型,共同特点是阀瓣沿阀体通路轴线做升降运动,一般应安装在垂直管路。

3、旋启式止回阀

主要型号有H44S型,H74S型单瓣旋启式和H76S型双瓣旋启式,阀瓣绕转轴作旋转运动,其流体阻力一般小于升降式止回阀,它适用于较大口径的场合,安装位置不受限制,通常安装于水平管路。

4、蝶式止回阀

主要型号有H47PO型,结构为软密封双偏心法兰连接,微阻缓闭蝶形止回阀阀外设计了缓闭装置,有利于减少流阻和振动,减少水锤影响。

技术参数及执行标准


升降直通式

升降立式

对夹升降立式

单瓣旋启式

双瓣旋启式

蝶式

公称通径(mm)

DN15~500

15~500

DN15~300

DN15~500

DN50~1200

DN200~1800

公称压力(MPa)

PN0.6~1.6

PN0.6~1.6

PN0.6~2.5

PN0.6~2.5

PN0.6~4.0

PN0.6~1.6

阀门材料

灰铸铁、碳钢、不锈钢

衬里材料

PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE

GXPO

适用介质

详见防腐衬里材料

工作温度(℃)

设计制造

GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D

结构长度

GB/T 12221-1989

连接法兰

JB/T 82.1-94、GB/T9113.1-2000

压力试验

GB/T 13927-2008
