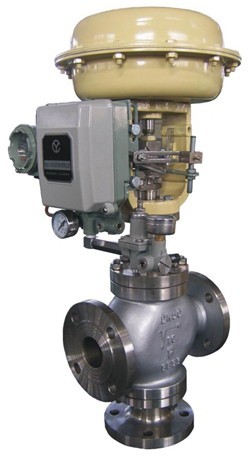

气动薄膜三通调节阀 ZLKF

更新时间:气动薄膜三通调节阀 ZLKF

已被浏览:

详细介绍
  • 产品名称:

    气动薄膜三通调节阀、精小型气动三通调节阀

    产品型号:ZLKF-16C ZLKH-16P
    产品特点:
  • 气动薄膜三通调节阀、精小型气动三通调节阀详细资料:

  • 一、气动薄膜三通调节阀 概述
    气动薄膜三通调节阀采用双阀芯上下导向结构,配用气动执行机构,阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。可用于各种不同的工作条件,特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。气动薄膜三通调节阀产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4;阀体口径范围DN20-DN300;适用流体温度-150℃-+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。多种规格可供选择。本系列气动调节阀采用模块化设计,可采用不同组合、配用各种附件。

    二、



    本体材质为碳钢

    本体材质为不锈钢

    1

    阀体

    WCB

    LCB

    WC9

    1

    阀体

    CF8

    CF8M

    CF3M

    2

    阀座

    304

    304

    304

    2

    阀座

    304

    316

    316L

    3

    阀芯

    304

    304

    304

    3

    阀芯

    304

    316

    316L

    4

    导向套

    304

    304

    304

    4

    导向套

    304

    316

    316L

    5

    阀盖

    WCB

    LCB

    WC9

    5

    阀盖

    CF8

    CF8M

    CF3M

    6

    阀杆

    304

    304

    304

    6

    阀杆

    304

    316

    316L

    7

    填料

    PTFE/柔性石墨

    7

    填料

    PTFE/柔性石墨

    8

    弹簧

    65Mn

    8

    弹簧

    65Mn

    9

    螺母

    304

    304

    304

    9

    螺母

    304

    316

    316L

    三、气动薄膜三通流调节阀 阀盖形式
     注:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
    高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
    波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
    低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

    四、气动薄膜三通调节阀 主要技术参数



    公称通径DN(mm)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    额定流量
    系数KV

    合流

    6.3

    8.5

    13

    21

    34

    53

    85

    135

    210

    340

    535

    分流







    85

    135

    210

    340

    535

    额定行程L(mm)

    16

    25

    40

    60

    膜片有效面积Ae(cm2)

    280

    400

    600

    1000

    公称压力PN(MPa)

    1.6 2.5? 4.0 6.4 10.0

    固有流量特性

    直线 等百分比

    固有可调比R

    30:1

    信号范围Pr(Kpa)

    20-100、40-200、60-100、80-240

    气源压力Ps(Mpa)

    0.14、0.25、0.28、0.40

    允许压差△P(MPa)

    0.93

    0.86

    0.75

    0.48

    0.31

    0.27

    0.18

    0.11

    0.12

    0.09

    0.05

    五、气动薄膜三通调节阀 主要性能指标



    序号

    项 目

    性能指标

    不带定位器

    带定位器

    1

    基本误差<(%)

    ±5

    ±1

    2

    回差<(%)

    3

    1

    3

    死区<(%)

    3

    0.4

    4

    始终点偏差
    <(%)

    始点(%)

    ±5

    ±1

    终点(%)

    ±2.5

    5

    额定行程偏差(%)

    +2.5

    6

    允许泄露量(1/h)

    10-3×阀额定容量

    7

    额定流量系数偏差(%)

    ±10

    8

    固有流量特性

    符合IEC534-1和GB/T13927-2000中归动的斜率偏差要求

    六、气动薄膜三通调节阀 外型尺寸



    公称通径(DN)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    结构长度
    (L)

    PN16/25

    180

    185

    200

    220

    250

    275

    305

    350

    410

    450

    550

    PN40

    185

    190

    210

    230

    255

    285

    310

    355

    425

    460

    560

    PN64

    190

    200

    220

    240

    265

    295

    320

    370

    400

    475

    570

    H1

    155

    155

    175

    180

    200

    235

    250

    260

    330

    350

    420

    H2

    298

    298

    298

    298

    298

    380

    380

    380

    510

    510

    510

    H3

    235

    235

    247

    256

    268

    364

    384

    394

    465

    470

    540

    H4

    365

    365

    425

    420

    445

    660

    680

    690

    748

    740

    780

    H5

    110

    117

    120

    139

    144

    188

    208

    220

    268

    278

    320

    H6

    180

    180

    180

    180

    180

    236

    236

    236

    310

    310

    310

    A

    282

    282

    282

    282

    282

    360

    360

    360

    470

    470

    470

    C

    220

    220

    220

    220

    220

    270

    270

    270

    320

    320

    320

    L1

    289

    289

    289

    289

    289

    347

    347

    347

    476

    476

    476

    压力等级

    GB:1.6、2.5、4.0、6.4MPa ANSI:150、300、600LB JIS:10、20、30K

    执行机构

    ZHB-22

    ZHB-23

    ZHB-34

    ZHB-45

    注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
