JM744X液压气动角式快开排泥阀

更新时间:JM744X液压气动角式快开排泥阀

已被浏览:

详细介绍

产品概述
液压、气动角式快开排泥阀,是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗,密封性能好,经久耐用,阀门密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便,安全可靠。

技术参数
公称压力:0.6MPa、1.0MPa
公称通径:80~400mm
最低驱动压力:0.15MPa
适用介质:水、污水
适用温度:0~80℃
法兰标准:GB/T 17241.6  GB/T 9113
试验标准:GB/T 13927  API598

主要零部件材料

零件名称

阀体、阀盖

膜片压板、阀盘

阀杆

膜片

材料

铸铁、球铁、碳钢

球铁、青铜

不锈钢

尼龙强化橡胶

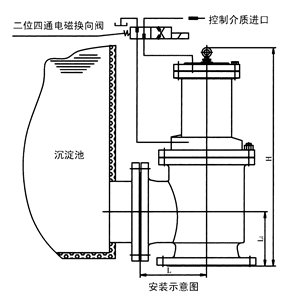

主要外形连接尺寸 单位:mm

DN

80

100

150

200

250

300

350

400

H

480

500

620

735

805

940

1100

1200

L1

135

145

175

225

260

280

305

340

L2

125

125

145

185

205

245

270

310
