电动通风蝶阀TD941W

更新时间:电动通风蝶阀TD941W

已被浏览:

详细介绍

产品概述
电动通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。

主要参数

公称压力(MPa)

0.05MPa

介质温度

-30℃~-350℃

强度试验

0.1MPa

适用介质

冷热风、烟气

介质流速

25m/s

泄漏率

3%



主要零件材料


零件名称

阀体

阀板

阀轴

材料

碳钢

碳钢

碳钢、不锈钢

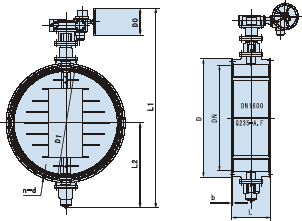

TD941W电动通风蝶阀主要外形连接尺寸

DN

D

D1

L

L1

L2

 n-Фd

b

300

405

370

120

716

220

82

10

350

455

420

140

786

240

84

10

400

505

470

140

924

270

128

10

450

570

530

160

999

295

128

10

500

620

580

160

1079

325

128

10

600

720

680

180

1140

380

168

12

700

820

780

180

1240

430

168

12

800

920

880

200

1344

490

168

12

900

1040

990

200

1444

540

168

14

1000

1140

1090

220

1544

590

208

14

1100

1240

1190

220

1644

640

208

14

1200

1340

1290

240

1744

690

208

14

1300

1440

1390

240

1864

760

208

16

1400

1540

1490

260

2020

810

248

16

1500

1640

1590

260

2120

860

248

16

1600

1740

1690

280

2240

980

248

16

1700

1840

1790

280

2340

1030

28-22

16

1800

1940

1890

300

2440

1096

28-22

16

1900

2040

1990

300

2540

1146

32-22

16

2000

2150

2090

320

2640

1196

32-26

16

2200

2360

2300

340

3252

1296

36-26

16

2400

2560

2500

360

3452

1396

36-26

18

2600

2760

2700

380

3652

1496

40-26

18

2800

2960

2900

400

3852

1596

40-26

18

3000

3190

3110

400

3896

1698

44-30

18

3200

3390

3310

440

4110

1798

44-30

20

3400

3590

3510

440

4396

1898

48-30

20

3600

3790

3710

480

4636

1998

48-30

20

3800

4000

3910

480

4886

2098

52-30

22

4000

4210

4120

520

5160

2210

52-30

22
