三片式活接对焊球阀Q61F-25P

更新时间：三片式活接对焊球阀Q61F-25P

已被浏览：次

详细介绍

产品特征

公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
对焊标准(BW):GB12224.ANSIB16.25

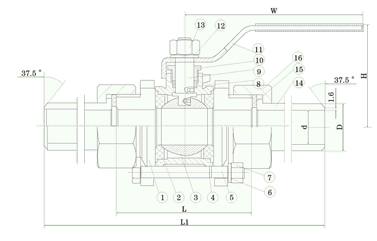

主要连接尺寸及重量单位：mm


SIZE

1/4"

3/8"

1/2"

3/4"

1"

1/4"

2/2"

2"

d

11.6

12.7

15

20

25

32

38

50.8

D

17

17

21

26

31

38

46

60

L

150

150

180

195

210

225

260

300

H

48

48

54

57

72

79

81

97

E

120

120

120

130

154

154

185

185


主要零件材料


零件名称

材质

阀体

不锈钢CF8M

密封圈

聚四氟乙烯PTFE

阀盖

不锈钢CF8/CF8M

球体

不锈钢CF8

阀杆

不锈钢SS316

螺母

不锈钢CF8

垫圈

聚四氟乙烯PTFE

手柄套

塑料

手柄

不锈钢SS304

压紧螺母

不锈钢SS304

弹簧垫圈

不锈钢SS304

锁片

不锈钢SS304

螺栓

不锈钢SS304

套管

不锈钢CF8
